DIN 99 Ручка стальная коническая



Стальная коническая зажимная ручка изготавливается по немецкому стандарту DIN 99. Изделие обладает специальным покрытием – черное оксидирование, производится из материала сталь А2. Это основной вариант исполнения. Кроме того, используется такой материал, как ковкий чугун, сталь А4 и сталь с покрытием – гальваническая оцинковка. Также возможна обработка на токарном станке.





DIN 99 Гайка-ручка зажимная с отверстием или резьбой.

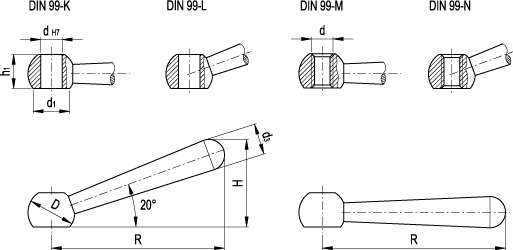

Форма К - ручка прямая с отверстием Н7 (для l1 от 50 до 160)
Форма М - ручка прямая с резьбой (для l1 от 50 до 160)
Форма L - ручка косая с отверстием Н7
Форма N - ручка косая с резьбой







Тип изделия: Прочее
Материал: Сталь
Класс прочности: -
Покрытие: Без покрытия

   Стальная зажимная ручка DIN 99 широко используется в строительстве и промышленности. По своей форме данное изделие может быть с прямой ручкой или с косой. Удобство и эффективность использования напрямую зависит от параметров выбираемого исполнения конической ручки.



Выбор зажимной ручки DIN 99



Коническая ручка DIN 99 может быть выполнена в разных вариантах. Например, варианты исполнения втулки могут существенно отличаться:Ручка DIN 99 с отверстием без резьбы. При этом стандартный допуск – H7;тип K. Коническая ручка с рычагом под прямым углом к оси отверстия;тип L. Наклонный рычаг (косая ручка), угол наклона 20°.Ручка DIN 99 с резьбовым отверстием (метрическая резьба):тип M. Коническая ручка с рычагом под прямым углом к оси отверстия;тип N. Наклонный рычаг (косая ручка), угол наклона 20°.Кроме того возможно специальное изготовление – тип А, который подразумевает отсутствие отверстия, то есть целый шарик. Данное исполнение зависит от размера заказа.



Параметры по стандарту DIN 99
