DIN 1 Штифт конический незакаленный

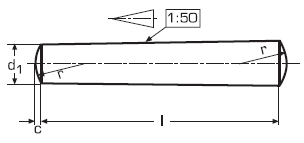

Штифт конический незакаленный, форма В, точеный, конусность 1:50.



Материалы:

• Сталь

• Нержавеющая сталь: А1, А2, А4

• Цветные металлы, сплавы, пластик: латунь.



Cтандарты, по которым еще изготавливается большинство конических незакаленых штифтов:



• VSM 12770 Form A - Швейцарский стандарт(~ISO 2339 A, ~DIN 1, ~UNI 7283). Штифты конические закалённые (60 HRC)

• EN 22339 – Европейский стандарт

• ISO 2339 – Международный стандарт. Штифты шлифованные, шероховатость N6. Соответствует ГОСТу 3128-70 2 исполнение класса А. Штифты точёные, шероховатость N7. Соответствует ГОСТу 3128-70 2 исполнение класса В

• ГОСТ 3129-70– Российский стандарт класса точности А и B. Штифт конический незакалёный, материал: 9S20K



При приобретении штифта конического незакаленного рекомендуется обратить внимание на:

• Стандарт – разные стандарты отличаются подходом к измерению длины штифта: по стандарту ГОСТ 3129-70 фаски или радиусы на торцах штифта входят в общую длину (l), в отличие от стандарта DIN 1, где их размеры не входят в общую длину;

• Материал – кроме углеродистой стали могут быть как нержавеющие стали А1 и А2, так и нержавеющие кислотостойкие стали А4;

• Точность изготовления штифта – в указанных стандартах есть разные классы точности;

• Покрытие – оно должно соответствовать условиям, в которых планируется эксплуатировать изделие;



Обычно большинство штифтов конических используются без покрытия или с химическим окисным покрытием.

Штифт конический незакаленный DIN 1 относится к разделу стопорных изделий, применяется в машиностроении и приборостроении.



* - Диаметр 13 - не входит в стандарт



Размеры конических штифтов DIN 1 в мм



​
